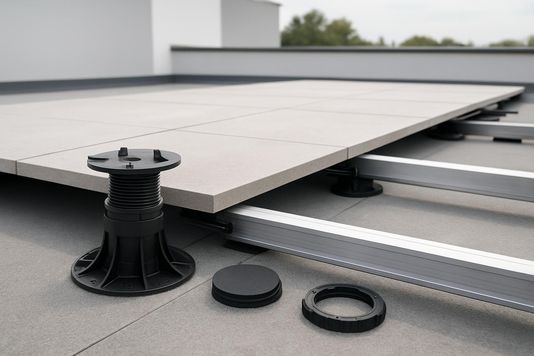

Комплектующие Level — корректор уклона Slope 2% / Slope 3%, держатели Level TOP и CLIP, стопорное кольцо Ring и прокладка Soft-L — помогают собрать устойчивую террасу на регулируемых опорах. Их применяют, чтобы компенсировать наклон основания, закрепить лаги, сохранить выставленную высоту опор и обеспечить корректный контакт элементов.

Главное правило: сначала определяют тип покрытия и геометрию основания, затем подбирают верхний узел опоры. Корректор уклона не заменяет регулировку высоты, а прокладки не должны использоваться для исправления существенных перепадов.

Какие комплектующие Level нужны для разных задач

| Задача | Комплектующее | Назначение |
|---|---|---|
| Компенсировать уклон основания 2% | Slope 2% | Корректирует наклон в узле опоры |
| Компенсировать уклон основания 3% | Slope 3% | Корректирует наклон в узле опоры |
| Установить лагу на опору | Level TOP | Формирует верхний опорный узел для лаги |
| Зафиксировать элемент в верхней части опоры | CLIP | Используется в совместимых монтажных схемах |
| Сохранить настройку опоры | Ring | Стопорное кольцо для фиксации выставленного положения |
| Смягчить контакт элементов | Soft-L | Резиновая прокладка для предусмотренных системой узлов |

Полный ассортимент комплектующих Level включает также крепления для плитки и керамогранита. Их выбирают отдельно от держателей для лаг.

Корректор уклона Level Slope 2% и Slope 3%

Корректор уклона Level Slope применяют, когда основание имеет заданный наклон, а верхнюю плоскость террасы нужно вывести в проектное положение. Такая задача типична для эксплуатируемых кровель: уклон основания необходим для водоотведения, но покрытие террасы может иметь другую проектную геометрию.

• Slope 2% используют для компенсации уклона 2%.
• Slope 3% используют для компенсации уклона 3%.

Например, если основание имеет уклон 2% в одном направлении, а конструкция террасы должна быть выровнена по проектной отметке, в узле опоры применяют соответствующий корректор. Level Slope 2% подбирают по измеренному уклону, а не по визуальной оценке поверхности.

Как выбрать корректор уклона

1. Проверьте проект. В нём должны быть указаны отметки, направление водоотведения и требования к финишной поверхности.
2. Измерьте фактический уклон. Используйте нивелир, лазерный уровень или другой точный инструмент.
3. Определите направление установки. Корректор ориентируют в сторону, необходимую для компенсации перепада.
4. Соберите пробный участок. Проверьте несколько опор с лагой или плитой до монтажа всей площади.
5. Контролируйте плоскость по ходу работ. Уровень нужно проверять после установки опор и после сборки каркаса.

> Важно: решение о полностью горизонтальной поверхности или сохранении проектного уклона принимают по проекту. Нельзя перекрывать корректировкой требования к водоотведению и конструкции кровли.

Level TOP: держатель для монтажа лаг

Level TOP используют в террасах на лагах. Держатель формирует верхний узел между регулируемой опорой и лагой, помогая сохранить её положение при сборке каркаса.

Такая схема подходит для настилов из террасной доски, где покрытие крепится к несущим лагам. В системах Level могут применяться алюминиевые лаги Level Line, Line Flat, Line Lite и Line Frame. Сечение лаги, расстояние между опорами и шаг покрытия определяют по проекту и расчётной нагрузке.

Порядок монтажа лаг с держателем Level TOP

1. Очистите и подготовьте основание.
2. Разметьте точки установки опор с учётом направления лаг и стыков.
3. Выставьте опоры на проектную высоту.
4. При необходимости установите Slope 2% или Slope 3%.
5. Смонтируйте держатели Level TOP.
6. Уложите лаги и проверьте прямолинейность каркаса.
7. Проверьте уровень на нескольких участках.
8. После контроля монтируйте террасную доску по технологии её производителя.

Опоры должны находиться под расчётными точками каркаса, включая зоны соединения лаг. Недостаточно поддерживать настил только по периметру.

CLIP: фиксация элементов в верхнем узле

CLIP — держатель-клипса для совместимых элементов системы Level. Его применяют, когда монтажная схема требует фиксации элемента в верхней части опоры.

Выбор между Level TOP, CLIP и креплениями для плит зависит прежде всего от покрытия:

• для террасы на лагах используют держатели, предназначенные для лаг;
• для плитки и керамогранита применяют специализированные крепления для плит;
• для конкретной опоры важно проверить совместимость верхнего элемента.

Для систем на регулируемых опорах можно ориентироваться на решения линейки Level 3D. Окончательную схему определяют конструкция террасы и материал покрытия.

Ring: стопорное кольцо после регулировки высоты

Ring — стопорное кольцо, которое помогает сохранить выставленное положение опоры во время дальнейшего монтажа. Его применяют после того, как высота проверена по контрольным точкам.

Практически Ring полезен, если:

• монтаж выполняется в несколько этапов;
• по собранному каркасу перемещаются во время работ;
• монтируются тяжёлые плиты;
• нужно сохранить настройки до укладки покрытия.

Перед установкой кольца убедитесь, что опора стоит устойчиво, а высота соответствует проектной отметке. Ring фиксирует выполненную настройку, но не компенсирует ошибки разметки или неровное основание.

Soft-L: резиновая прокладка в монтажном узле

Soft-L — резиновая прокладка для предусмотренных системой точек контакта. Она помогает аккуратно сопрягать элементы и снижает передачу вибраций в узле.

Прокладку не следует использовать как способ поднять покрытие на значительную высоту или устранить заметный перепад. Для этого применяют регулировку опоры и корректоры уклона.

Практическая схема монтажа террасы

Если покрытие укладывается на лаги

1. Подготовьте основание и проверьте его уклон.
2. Разметьте сетку регулируемых опор.
3. Выставьте высоту опор.
4. При необходимости установите Slope 2% или Slope 3%.
5. Смонтируйте Level TOP или другой совместимый держатель для лаг.
6. Уложите лаги и проконтролируйте плоскость каркаса.
7. При необходимости зафиксируйте настройки кольцом Ring.
8. Уложите и закрепите финишное покрытие.

Если покрытие состоит из плит или керамогранита

1. Подготовьте основание и определите раскладку плит.
2. Установите опоры по схеме, учитывая углы и стыки плит.
3. Скомпенсируйте уклон, если это предусмотрено проектом.
4. Используйте совместимые крепления для плитки или керамогранита.
5. Проверьте положение крайних и центральных плит.
6. Контролируйте устойчивость покрытия и ширину швов.

Частые ошибки при использовании комплектующих

Выбирать Slope «на глаз»

Корректор 2% и 3% рассчитан на конкретный уклон. Ошибка в выборе или направлении установки даст перепад на финишном покрытии.

Использовать держатель для лаг при монтаже плит

Узел для лаги и узел для плитки работают по-разному. Для керамогранита нужны специальные плиточные крепления, а для лаг — совместимые держатели.

Выравнивать террасу несколькими прокладками

Soft-L предназначена для контакта элементов, а не для компенсации высоты. Слишком большое количество прокладок может ухудшить стабильность узла.

Проверять уровень только в конце

Контроль нужен на каждом этапе: после расстановки опор, после монтажа держателей, после сборки лаг и после укладки покрытия.

Коротко: что использовать

• Есть уклон основания 2% — Slope 2%.
• Есть уклон основания 3% — Slope 3%.
• Терраса собирается на лагах — Level TOP или другой совместимый держатель для лаг.
• Нужна фиксация элемента в верхнем узле — CLIP по монтажной схеме.
• Нужно сохранить выставленную регулировку — Ring.
• Нужен упругий контакт в предусмотренном узле — Soft-L.

Комплектующие Level работают как единая система с регулируемыми опорами и лагами. Точный подбор зависит от типа покрытия, схемы каркаса, уклона основания и проектной нагрузки.
