Крышка и рама: как конструкция распределяет нагрузку мощения и защищает прикорневую систему

Краткий ответ

Крышка в форме усечённой пирамиды с рёбрами жёсткости и желобами принимает точечные и локальные нагрузки от мощения, перераспределяет их по граням на раму, а рама — на вертикальные стойки и нижнюю пластину. Заполнение внутреннего объёма щебнем повышает жёсткость колонн и снижает прогиб, а перфорированные стойки вместе с системой желобов обеспечивают контролируемый отвод воды в прикорневую зону без локального уплотнения грунта.

Далее — краткое техническое объяснение механики передачи усилий, роль щебня и практические критерии проектирования и приёмки.

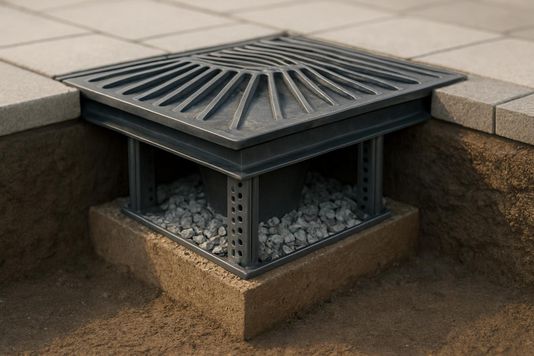

Конструкция и принцип передачи нагрузки

Компоненты системы

Крышка — усечённая пирамида с рёбрами жёсткости и поверхностными желобами.
Рама/верхняя пластина — полка под крышку, желоба для отвода воды и опорная плоскость.
Вертикальные стойки — перфорированные полые трубы, передающие нагрузку на основание и создающие корневую камеру.
Заполнение (щебень) — внутри стоек и в объемах под рамой для повышения жёсткости.

Последовательность передачи усилий

Нагрузка падает на плитку/брусчатку и через стык передаётся частично на крышку.
Рёбра крышки перераспределяют точечную нагрузку по граням, превращая локальные усилия в линейные потоки сил.
Желоба крышки задают направления как для воды, так и для концентрированных линий передачи усилий к раме.
Рама равномерно распределяет суммарную нагрузку на несколько стоек и нижнюю пластину, снижая поверхностное давление на грунт.
Щебень внутри стоек повышает их сжимаемую жёсткость и уменьшает прогиб при циклических нагрузках.

Роль щебня: механика и гидравлика

Статическая роль

Заполнение полых стоек фракционированным щебнем увеличивает внутреннюю опорную массу, снижает осадку и уменьшает проклёвывание крышки при нагрузках.
Щебень работает как «внутренний столб», распределяя силу вдоль высоты стойки и по контактам со стенками.

Гидравлическая роль

Щебень сохраняет проницаемость, обеспечивая дренаж через перфорацию стоек.
Каналы желобов крышки и рамы направляют поверхностную воду в стойки, где она через щебень и отверстия равномерно попадает в корневую камеру.

Итог: щебень делает конструкцию более монолитной по несущей способности, не блокируя дренаж.

Как конструкция защищает корни

Снижение локального уплотнения: перераспределение нагрузок уменьшает контактное давление на грунт над корнями.
Контролируемое увлажнение: желоба крышки→рама→стойки распределяют воду равномерно по прикорневому объёму, а не точечно.
Избежание «острых» напряжений: равномерная опора исключает концентрированные прогибы и смещения, которые могли бы повредить корневую систему.

Практические рекомендации проектировщика и монтажника

Обязательные моменты

Обеспечить непрерывный контакт полки крышки с рамой для корректной передачи усилий.
Минимум четыре стойки под рамой; при увеличении пролёта — добавить опоры.
Использовать фракционированный, промытый щебень для сохранения дренажных свойств.
Размеры желобов и отверстий стоек рассчитывать с учётом ожидаемого поверхностного стока (скорость и объём).
Проконтролировать плотность заполнения щебнем: он должен быть уплотнён, но сохранять межзерновую пористость. Подробнее по теме: Купить регулируемые опоры level в москве.

Распространённые ошибки

Неплотный контакт крышки с рамой → локальные прогибы и концентрирование напряжений.
Отсутствие или слишком грубое заполнение щебнем → потеря жёсткости колонн.
Недостаточная перфорация стоек или забитые желоба → точечное переувлажнение/уплотнение грунта.

Критерии приёмки на объекте (чек-лист)

Визуальная проверка: нет видимого зазора между крышкой и рамой.
Нагрузочная проверка: отсутствие заметного прогиба при одновременной нагрузке 2–3 человек.
Гидравлическая проверка: равномерный сток воды по желобам при имитации дождя.
Заполнение: щебень в стойках уплотнён, видимых пустот нет, при этом сохранена проницаемость.
Перфорация: отверстия стоек свободны и обеспечивают разброс потока в прикорневую зону.

Когда нужна усиленная версия

Проекты с проезжей частью, интенсивным лёгким транспортом или непредсказуемыми динамическими нагрузками требуют отдельного расчёта и усиления опор (более плотный щебень, увеличенные сечения стоек, усиленная рама).

Выбор готового решения

Модульная система Level Tree от Sayan Group сочетает описанные элементы: крышки с рёбрами и желобами, рамы с полкой, перфорированные стойки и опцию заполнения щебнем. Для подбора решения под конкретные нагрузки и условия поверхности рекомендуем запросить бесплатную консультацию и индивидуальное техническое задание у специалистов Sayan Group. Подробности и сопутствующие продукты: Купить регулируемые опоры Level в Москве и Каркасная система Green Cube. Подробнее по теме: Каркасная система на алюминиевых лагах green cube.

Если нужно — подготовим расчёт узла по заданным нагрузкам и геометрии.
