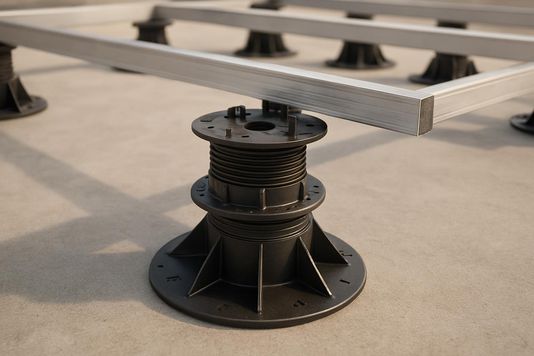

Регулируемые опоры для лаг: как собрать систему Level из Down, Up и Mid
Регулируемые опоры для лаг: как собрать систему Level из Down, Up и Mid
Регулируемые опоры для лаг подбирают по высоте готовой конструкции, типу лаги и схеме каркаса. В системе Level опора собирается из основания Level Down, верхней части Level Up и, если необходимо увеличить высоту, проставочных муфт Level Mid. Подробнее по теме: Регулируемая опора level 50–80: как выбрать диапазон 50–80 и 80–140 мм блог sayangroup.
Главная задача — не выбрать «самую высокую» опору, а собрать конфигурацию, которая обеспечивает нужную отметку покрытия и совместима с лагами. Посмотреть варианты можно в разделе регулируемых опор Level.
Из чего состоит опора Level
Level Down — основание
Level Down — нижняя часть регулируемой опоры, которая устанавливается на подготовленное основание. Она формирует опорную точку конструкции.
До подбора важно оценить основание: перепады высот, прочность, наличие уклона и ограничения по монтажной высоте.
Level Up — верхняя часть
Level Up — верхняя часть опоры. К ней подбирают совместимый элемент под конкретную конструкцию: лагу, алюминиевый профиль или иной узел покрытия. Подробнее по теме: Опора level pro: как подобрать диапазон высоты и конструкцию покрытия блог sayangroup.
Для террасной доски и ДПК опоры работают вместе с лагами, поэтому нужно заранее определить материал, сечение и способ фиксации лаги.
Level Mid — муфта для набора высоты
Level Mid используют, когда высоты сборки из Down и Up недостаточно. Муфта увеличивает конструктивную высоту опоры и позволяет собрать систему под проектную отметку.
Логика подбора простая:
- при небольшой высоте рассматривают базовую сборку Down и Up;
- если высоты не хватает — добавляют Mid;
- при нескольких уровнях террасы конфигурацию определяют отдельно для каждой зоны.
Как рассчитать высоту опоры под лаги
Начинать нужно с отметки чистого покрытия — высоты, на которой должна находиться готовая терраса или фальшпол.
Из неё вычитают:
- толщину финишного покрытия;
- высоту лаги;
- толщину конструктивных зазоров и соединительных элементов, если они предусмотрены узлом.
Полученный результат — ориентир для выбора рабочей высоты регулируемой опоры.
Пример логики: если известны верхняя отметка террасы, толщина доски и высота лаги, сначала определяют свободное расстояние между основанием и лагой. Затем сопоставляют его с конфигурацией Down, Up и Mid.
Точные параметры элементов и доступные варианты сборки стоит сверять по техническим характеристикам опор Level.
Как подобрать регулируемые опоры для лаг: чек-лист
Перед заказом подготовьте следующие данные:
- тип покрытия: террасная доска, ДПК, плитка или керамогранит;
- отметку готового покрытия;
- высоту и материал лаг;
- схему каркаса;
- перепады основания;
- наличие уклона;
- предполагаемую нагрузку на конструкцию.
Эти данные нужны не только для выбора высоты опоры. От них зависят верхний узел, шаг опирания и состав спецификации.
Шаг опор под лаги: почему нельзя назвать одно значение
Шаг регулируемых опор для лаг не бывает универсальным. Его выбирают с учётом:
- сечения и материала лаг;
- направления и шага настила;
- типа покрытия;
- расчётной нагрузки;
- особенностей зоны: частная терраса, эксплуатируемая кровля, общественное пространство.
Не стоит назначать шаг опор только по опыту другого объекта. Одинаковая высота террасы не означает одинаковую нагрузку на каркас.
Что учесть при уклоне основания
Уклон основания нужно учитывать ещё до выбора опор. Для фальшполов под керамогранит в линейке Level 3D предусмотрена автокоррекция уклона до 7% без дополнительных элементов компенсации.
Для системы с лагами способ компенсации уклона подбирают по проектному узлу: важно сохранить расчётную высоту, устойчивость каркаса и правильную геометрию покрытия.
Частые ошибки при подборе
Выбирать опоры только по высоте террасы.
Высота покрытия не равна высоте опоры: необходимо вычесть лаги, покрытие и конструктивные элементы.
Не проверять верхний узел.
Опора должна быть совместима с выбранной лагой и способом её крепления.
Использовать одну комплектацию для всех зон.
При разных отметках основания или многоуровневой террасе могут понадобиться разные сборки.
Задавать шаг опор без схемы каркаса.
Шаг зависит от лаг, покрытия и нагрузки, а не только от габаритов площадки.
Краткий вывод
Регулируемые опоры для лаг Level собираются по принципу: Down — основание, Up — верхняя часть, Mid — набор дополнительной высоты. Чтобы подобрать комплект правильно, сначала определяют высоту опоры в составе всего пирога террасы, затем проверяют совместимость с лагами и рассчитывают схему каркаса.
Для выбора комплектующих можно перейти в каталог регулируемых опор Level.
