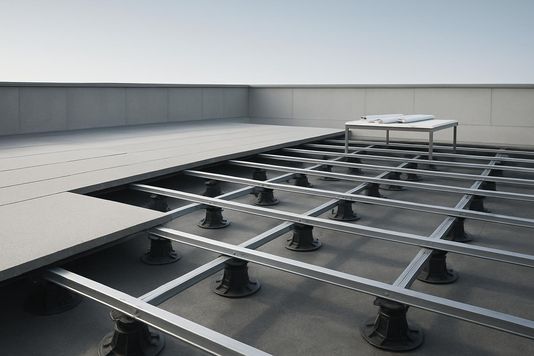

Регулируемые опоры для террасы: проектирование, чертежи и данные для спецификации

Как заложить регулируемые опоры и алюминиевые лаги в проект террасы: чертежи и данные для спецификации

Регулируемые опоры для террасы: проектирование начинается с отметок, типа покрытия и схемы каркаса. Для корректного подбора недостаточно площади террасы и одной общей высоты: в проекте должны быть учтены уклон основания, диапазон высот по всей площади, шаг лаг и опор, нагрузки, примыкания и инженерные зоны. Подробнее по теме: Пластиковые регулируемые опоры level для лаг | официальный сайт.

Ниже — перечень исходных данных и чертежей, которые помогут подготовить спецификацию опор Level, алюминиевых лаг и комплектующих без доработок на этапе монтажа.

Исходные данные для подбора системы

До выбора регулируемых опор и алюминиевых лаг соберите:

1. Тип покрытия: террасная доска, плиты или керамогранит.
2. План террасы: габариты, вырезы, колонны, люки, воронки, пороги, примыкания.
3. Отметки: уровень основания и отметка чистого покрытия.
4. Конструктивную высоту: расстояние от основания до верха покрытия в минимальной и максимальной точках.
5. Уклоны основания: направление, величина и локальные перепады.
6. Нагрузки: назначение зоны, оборудование, озеленение, тяжёлые элементы, интенсивность прохода.
7. Схему каркаса: направление и шаг лаг, стыки покрытия, контурные и усиленные зоны.

Эти данные позволяют определить не только высоту опоры, но и состав всей системы: верхние держатели, лаги, соединители, клипсы, элементы коррекции уклона и защитные подложки.

Как определить конструктивную высоту

Высоту террасы считают по слоям, а не по одному размеру «от плиты до покрытия»:

• основание;
• защитный или разделительный слой, если он предусмотрен;
• регулируемая опора;
• держатель лаги либо элемент под плиточное покрытие;
• алюминиевая лага;
• крепёж и клипсы;
• финишное покрытие. Подробнее по теме: Регулируемая опора level 50–80: как выбрать диапазон 50–80 и 80–140 мм блог sayangroup.

Важно проверить высоты в нескольких точках. На наклонном основании разница между минимальной и максимальной отметками может вывести часть опор за рабочий диапазон.

Для предварительной увязки проектного пирога с элементами системы используйте технические характеристики опор Level.

Схема алюминиевых лаг на плане

Алюминиевые лаги образуют каркас под террасную доску и другие решения, где предусмотрено линейное опирание покрытия. На плане раскладки покажите:

• направление лаг;
• шаг лаг;
• расположение регулируемых опор;
• линии стыков покрытия;
• двойные лаги в местах стыков, если этого требует выбранная схема;
• обрамление по периметру;
• рамы вокруг колонн, люков, воронок и проходок;
• соединения лаг на прямых участках, поворотах и пересечениях.

Шаг опор и лаг не следует назначать по условной сетке. Он зависит от покрытия, сечения лаги, пролёта, расчётных нагрузок и требований документации выбранной системы. Практичный порядок действий: сначала определить нагрузки, затем подобрать профиль лаг, схему опирания и модель опоры. Подробнее по теме: Опора level pro: как подобрать диапазон высоты и конструкцию покрытия блог sayangroup.

Номенклатура алюминиевых лаг Level Line помогает увязать каркас с держателями и соединительными элементами.

Уклон и водоотведение

Регулируемые опоры позволяют вывести покрытие в проектную плоскость, но не заменяют водоотведение. На чертежах необходимо сохранить:

• направление уклона основания;
• расположение воронок, лотков и водоотводящих элементов;
• отметки в характерных точках;
• свободные пути отвода воды;
• решения у фасада, порогов и дверных проёмов.

Для плиточных фальшполов в линейке Level 3D заявлена автокоррекция уклона до 7%. Применимость этого решения нужно сверять с проектной схемой и актуальной технической документацией.

Узлы, которые нужны в рабочей документации

Примыкание к фасаду и порогу

Укажите отметки чистого покрытия, зазор, гидроизоляционный слой и направление отвода воды. Такой узел помогает согласовать архитектурное решение с кровельной или гидроизоляционной частью.

Периметр террасы

Зафиксируйте положение крайних опор, обрамляющих лаг и оформление открытого торца покрытия.

Стыки и повороты лаг

Отдельно покажите соединения каркаса на Г-образных участках, у колонн, люков и рамных конструкций. Это исключает ситуацию, когда стык покрытия не имеет проектной опоры.

Люки, воронки и проходки

Вокруг обслуживаемых элементов предусматривают самостоятельное обрамление. Каркас не должен перекрывать доступ к люку или препятствовать водоотведению.

Перепады и ступени

Для каждой площадки нужны отдельные отметки, схема крайних лаг и решение торца.

Что включить в спецификацию

Спецификация должна описывать систему целиком, а не только число опор. Обычно в неё включают:

• регулируемые опоры с нужными диапазонами высоты;
• верхние элементы и держатели для лаг;
• алюминиевые лаги;
• соединительные элементы каркаса;
• клипсы и крепёж для покрытия;
• элементы коррекции уклона, если они заложены;
• защитные подложки и другие элементы проектного узла.

Количество опор считают по утверждённой раскладке. Расчёт только по площади не учитывает крайние зоны, усиления, вырезы и сложную геометрию.

Частые ошибки в проектировании террасы

• Указана одна высота вместо отметок по всей площади.
• Не показан уклон и расположение водоприёмных точек.
• Лаги нарисованы без обрамления люков, колонн и стыков покрытия.
• Количество опор принято «на квадратный метр» без раскладки.
• В спецификацию включены опоры, но не включены держатели, лаги и соединительные элементы.
• Узлы примыкания к фасаду оставлены на усмотрение монтажной бригады.

Чек-лист перед выпуском спецификации

1. Есть план с размерами, препятствиями и инженерными элементами.
2. Указаны отметки основания и чистого покрытия.
3. Проверена конструктивная высота в минимальной и максимальной точках.
4. На плане нанесены уклоны и водоотведение.
5. Разработана раскладка лаг и опор.
6. Предусмотрены узлы периметра, фасада, люков и перепадов.
7. Учтены нагрузки и назначение террасы.
8. Состав системы сверен с технической документацией производителя.

Для проверки комплектации и получения материалов для проектирования можно использовать каталог регулируемых опор Level. В публикации Sayan Group также указано, что на сайте доступны спецификации, руководства и REVIT-модели для работы с системами Level.
